Montáž trapézových a vlnitých polykarbonátových desek

Montáž trapézových a vlnitých polykarbonátových desek

1. 4. 2023

Podívejte se na podrobný popis montáže trapézových a vlnitých desek. Na jakou konstrukci desky instalovat? Jaké rozměry je potřeba zvolit? Co všechno k montáži potřebujete? Vše podstatné se dozvíte ve videu a montážním návodu.

Montáž desek se provádí na dřevěné latě nebo ocelové popř. hliníkové vaznice pomocí šroubů, kalot a distančních podložek podle typu desky s ohledem na sněhové pásmo resp. zatížení sněhem a větrem.



Před montáží pergoly
z vlnitých
nebo trapézových desek

Pro kvalitní zastřešení pergoly doporučujeme zakoupit vlnité nebo trapézové polykarbonátové desky. Jako levnější alternativu nabízíme sklolaminátové role a desky. Materiály pro monáž pergoly lze jednoduše zpracovat, jsou tedy velmi jednoduchým řešením zastřešení terasy či pergoly.

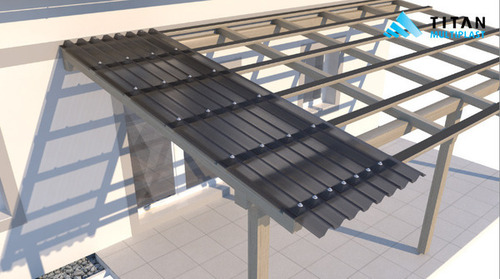

Zastřešení pergoly montáž polykarbonátu

Produkty ve video návodu se nemusí shodovat s aktuální nabídkou v e-shopu!





pozor.jpgNejdůležitější pokyny pro montáž polykarbonátových desek



  • Při manipulaci a skladování zabraňte poškrábání desek.
  • Rozměr desek upravte ruční kotoučovou nebo přímočarou pilou.
  • Použijte dřevěné latě minimálního průřezu 30x50 mm.
  • Při vrtání desek musí být otvory o 4-5 mm větší než dříky šloubů.
  • Maximalní vzdálenost latí 40-70 cm, v závislosti na sněhové oblasti.
  • Minimální sklon střechy 7°.
  • Napojování desek překrytím minimálně přes jednu vlnku.
  • 9-12 kotvících samořezných šroubů na čtvereční metr.
  • K čištění použijte mýdlovou vodu a opláchněte čistou vodou.
  • Nepoužívejte rozpouštědla, ředidla, benzín a jiná chemická čistidla.



pozor.jpgTrapézové polykarbonátové desky mají jednostrannou povrchovou úpravu proti UV záření. Strana, která je opatřena touto úpravou je označena samolepícím pruhem.
Tato strana patří VŽDY SMĚREM KE SLUNCI!



Pro zastřešení pergoly je ideálním materiálem trapézový polykarbonát

Kompletní nabídka trapézového polykarbonátu

nebo vlnité polykarbonátové a sklolaminátové desky a role.

Kompletní nabídka vlnitého polykarbonátu

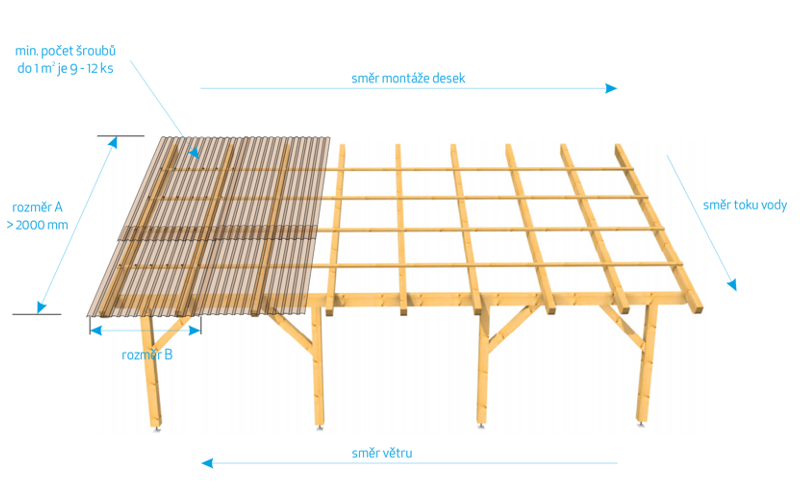

Montáž desek na pergolu

  • Montáž desek se provádí na dřevěné latě nebo ocelové popř. hliníkové vaznice pomocí šroubů, kalot a distančních podložek podle typu desky s ohledem na sněhové pásmo resp. zatížení sněhem a větrem.
  • Montáž desek provádějte vždy proti směru větru.
  • Přesahy spojů desek tak jsou vždy po směru a nemůže dojít k jejich destrukci nebo narušení i při silném poryvu větru.
  • Ve spoji konstrukce musí být vždy umístěna distanční podložka a obě desky připevněny šroubem (případně kalotou a šroubem).
  • Poslední desku je potřeba ve směru rozměru B doříznout na požadovaný rozměr.






Profil trapézové a vlnité desky



Profil trapézové PC desky



Profil vlnité PC desky

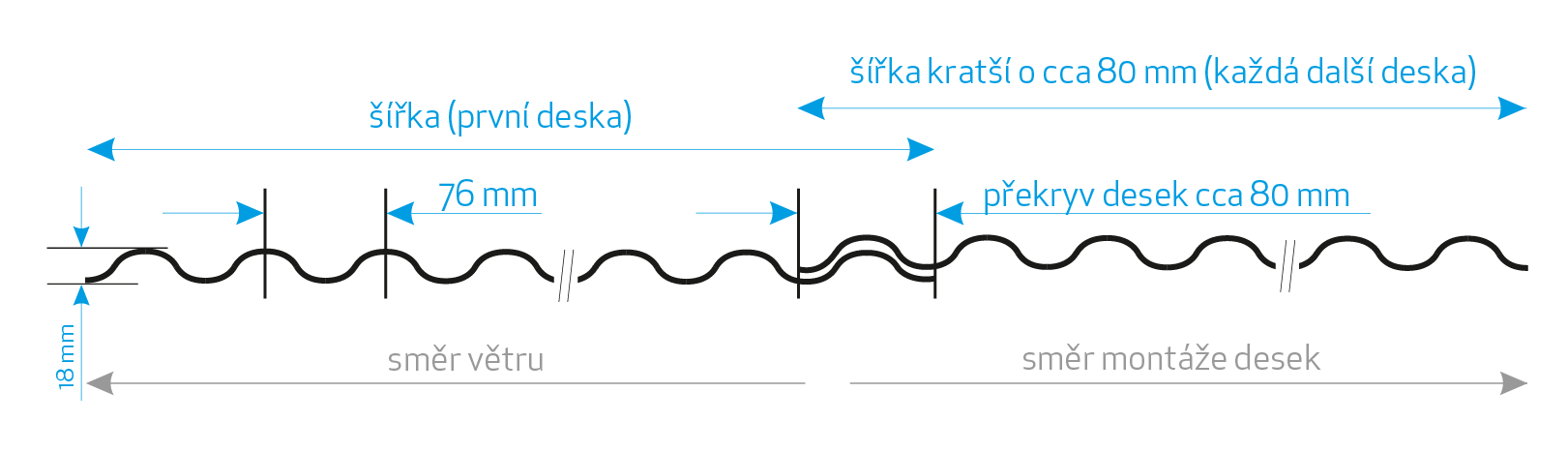

Překryv desky doporučujeme minimálně přes jednu vlnu (cca 80 mm). S tímto přesahem je potřeba počítat při výpočtu celkové šířky.



Profil trapézové PC desky



Profil vlnité PC desky

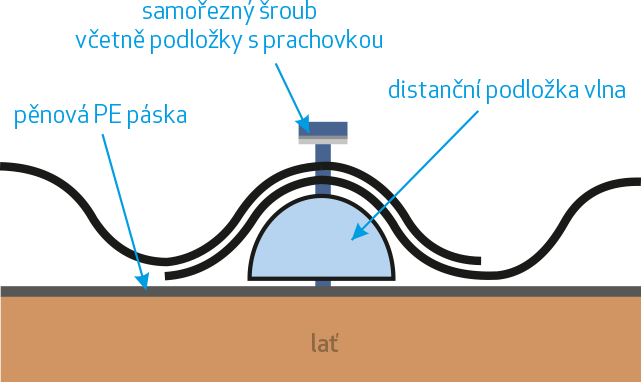

Potřebné příslušenství pro montáž trapézových nebo vlnitých desek

Kompletní nabídka příslušenství pro montáž

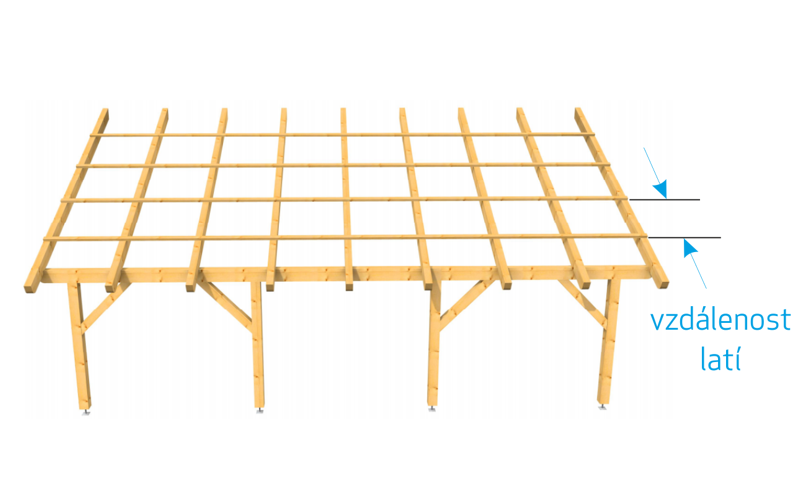

Nosnost materiálu a vzdálenost latí

Trapézové polykarbonátové desky


Zatížení sněhem 750 N/m2 900 N/m2 1200 N/m2
Vzdálenost latí 986 mm 900 mm 750 mm

Sklolaminátové role a desky


Zatížení sněhem 750 N/m2 900 N/m2 1200 N/m2
Vzdálenost latí 600 mm 400 mm 200 mm

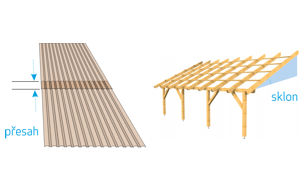

Přesah sklolaminátových desek

Sklon nosné konstrukce (stupeň) Přesah v podélném směru (mm)
0-15 350
15-25 300
25-75 250
75-více 150


Rozměry desek a rolí

Trapézové a vlnité polykarbonátové desky

Ve směru rozměru A - libovolný, max. 7 m
Delšího rozměru než 7 m lze dosáhnout přesazením desky v závislosti na sklonu konstrukce.

Ve směru rozměru B - pevně daný, 1,045 m nebo 1,265 m
Poslední desku je potřeba doříznout na požadovaný rozměr.

Sklolaminátové role a desky Vetroplast

Ve směru rozměru A - pevně daný, 2 m
Delšího rozměru než 2 m lze dosáhnou přesazením desky v závislosti na sklonu konstrukce.

Ve směru rozměru B - libovolný, max. 20 m
Desku je potřeba doříznout na požadovaný rozměr.



Konstrukce - přesah desek
